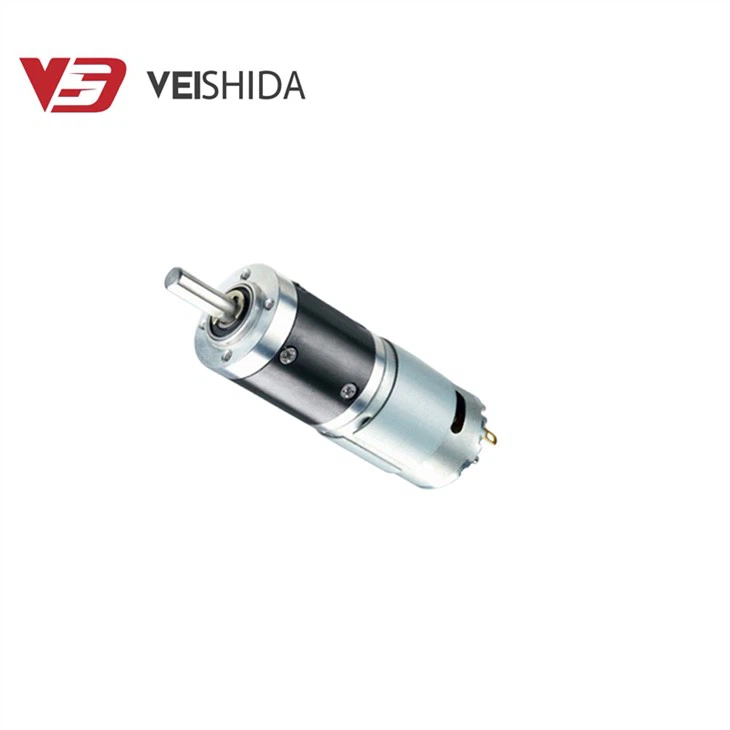

12V DC planetarni motor s reduktorom

Motor s planetarnim reduktorom 12V DC Nazivni zakretni moment: 15 kg-cm, nazivna brzina: 96 RPM, promjer glavnog tijela: 57 mm, promjer osovine: 8 mm, nazivna struja: 2,5 A, nazivna izlazna snaga: 49,5 W, prijenosni omjer: 1: 71, promjer mjenjača: 36 mm. Može proizvesti 100 okretaja u minuti s vrijednošću zakretnog momenta od oko 15 Kgf.cm. Istosmjerni motori s planetarnim zupčanicima imaju najveće mogućnosti kontinuiranog i vršnog zakretnog momenta od svih vrsta mjenjača. Također ima značajke vrlo kompaktnog i laganog dizajna sličnih proizvoda. Podržava prilagođeni dizajn, OEM/ODM usluge itd.

Izdvajamo tvrtke

Pregled

Jamstvo	3 mjeseca - 1 godina
Mjesto podrijetla	Shenzhen, Kina
Naziv marke	Vshida
Broj modela	VSD-G36P395
Korištenje	Otvarač vrata, invalidska kolica, električno vozilo, pumpa za vodu, stroj za poliranje, dizalo, dozator soli, medicinske potrepštine, roboti itd.
Tip	Motor zupčanika
Težina	TBD (različiti omjeri različita težina)
Komponente	Raznovrsno
Izgradnja	Trajni magnet
Komutacija	Bez četkica/četka
Zaštitna značajka	Prilagođeno (vodootporno, vatrootporno, potpuno zatvoreno)
Učinkovitost	82 posto
Nazivni zakretni moment	15Kgf.cm
Ležaj	D-osovina
Brzina bez opterećenja	96±10 posto (rpm)
Nazivni napon	12 (V)
Struja praznog hoda	Manje od ili jednako 600 mA
Ocjenjena brzina	80±10 posto (rpm)
Nazivna struja	Manje ili jednako 2,5 A
Struja zastoja	Manji ili jednak 10 A
Zakretni moment	Veći ili jednak 80 Kgf.cm
Uvjeti plaćanja	30 posto TT kao depozit, 70 posto TT stanje prije isporuke
Potvrda	IATF16949
Prilagođeno	Prihvaćeno

Opis proizvoda

Imamo istraživački i razvojni tim od preko 30 ljudi i preko 40 proizvodnih linija kako bismo zadovoljili zahtjeve kupaca i velike narudžbe.

Parametar motora

NAPON	BEZ OPTEREĆENJA		UZ MAKSIMALNU UČINKOVITOST				POLAZEĆI
NOMINALNO V	UBRZATI okr/min	TRENUTNO A	UBRZATI okr/min	TRENUTNO A	ZAKRETNI MOMENT	Omjer redukcije	ZAKRETNI MOMENT mN.m	TRENUTNO A
12	96	0.6	80	2.5	15Kgf.cm	1:71	80 Kgf.cm	10

Obris motora



Krivulja izvedbe

Gore navedene informacije o parametrima služe samo kao referenca; Parametri se mogu prilagoditi i dizajnirati prema zahtjevima, a konektori, izlazne osovine, rupe za montažu, žice i brzine mogu se prilagoditi. Ako trebate uskladiti drajver, enkoder ili mjenjač, ​​kontaktirajte nas.

detalji o proizvodu

	100 posto stvarni fotografije

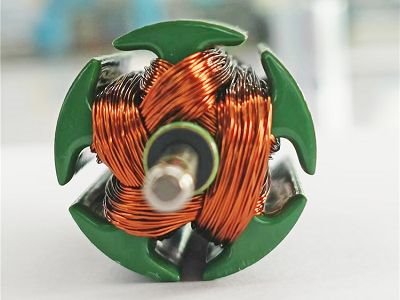

Namatanje čiste bakrene žice, visokokvalitetna željezna jezgra, nizak otpor, dobra vodljivost, velika čvrstoća, niska potrošnja energije, nisko stvaranje topline i visoka izlazna učinkovitost		Izrađen od visokokvalitetnog aluminija, odlikuje ga otpornost na koroziju, hrđu i pouzdan rad. Središnje vratilo obrađuje CNC, što povećava trenje, čini prijenos stabilnijim, a spajanje i fiksiranje čini praktičnijim.

Opis proizvoda

1. Motor za smanjenje brzine od 36 mm daje okretni moment od 3.0Nm, što je pouzdanije. Može se opremiti enkoderom, 11ppr, i ima dobru otpornost na habanje, otpornost na visoke temperature i otpornost na vibracije.

2. S redukcijskim motorom od 12 V DC i planetarnim mjenjačem, pogodan za aplikacije malog promjera, niske razine buke i visokog momenta

Planetarni mjenjački motor od 3,12 V DC izrađen je od čvrstih i izdržljivih metalnih komponenti, koje mogu učinkovito zaštititi tijelo motora mjenjača od oštećenja.

4. Tehnologija zupčanika može osigurati stabilnost pri dugom vijeku trajanja, visoku preciznost i dobru pouzdanost nakon strojne obrade.

5. Potpuni omjeri smanjenja dostupni su na 4,14,19,27,51,71100139189264369516720 itd., koji se mogu prilagoditi i dizajnirati prema potrebama.

Snaga tvrtke

Vshida Micro Motor Company ima više od 500 zaposlenika i više od 40 proizvodnih linija, proizvodeći 200 000 motora dnevno. Proizvodi pokrivaju motore s četkicama, motore bez četkica, motore za smanjenje brzine, motore bez jezgre, pumpe i druga područja primjene proizvoda. Posvećeni smo pružanju kupcima visokokvalitetnih, učinkovitih i pouzdanih proizvoda i profesionalne tehničke podrške, čime smo pridobili povjerenje i podršku naših kupaca. Također imamo snažan poslovni tim koji cijeni tehnologiju, kvalitetu i očekivanja kupaca kako bi zadovoljio potrebe kupaca.

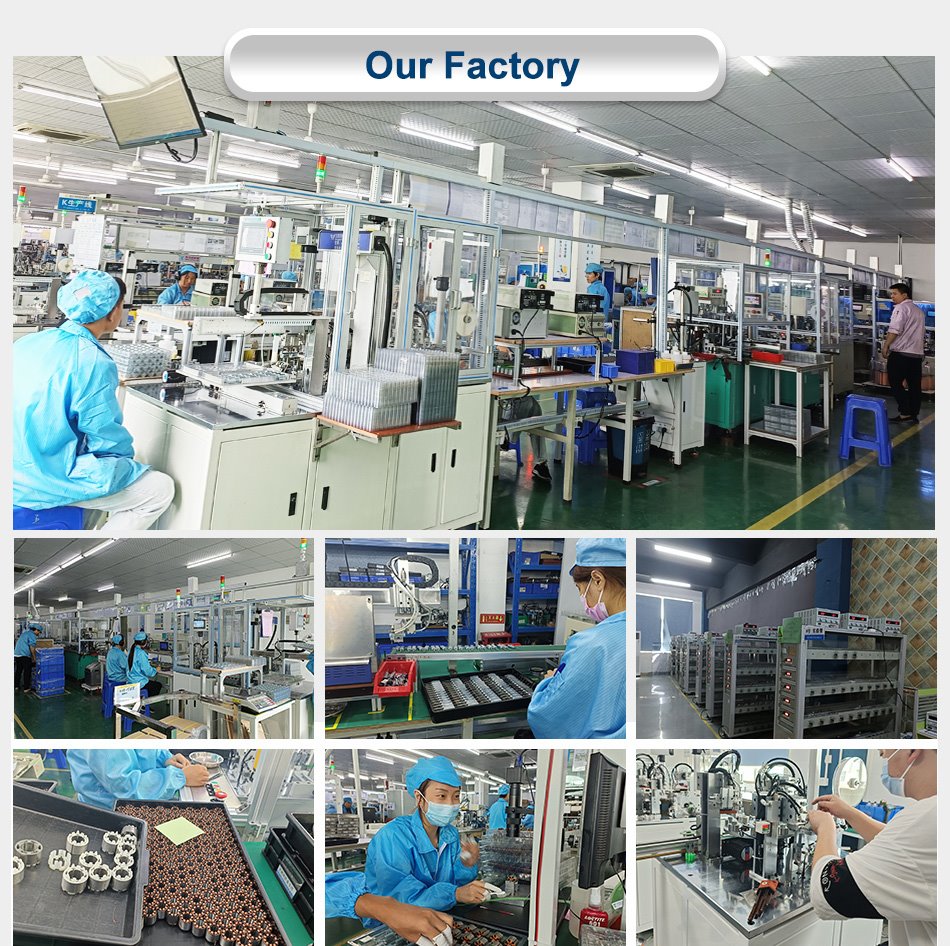

Koristite visoko automatiziranu opremu (automatsko namatanje, automatski stator, automatski stator krajnjeg poklopca, automatski stroj za zavarivanje) kako biste zadovoljili zahtjeve kupaca za visokom kvalitetom; Svi motori prošli su niz testova performansi prije napuštanja tvornice, uključujući detekciju buke, snagu, vibracije, izgaranje i testove pada

Certifikat proizvoda

Uz stalne napore našeg Vshida mikromotora, dobili smo IATF16949 i druge certifikate te višestruke certifikate upravljanja kvalitetom kako bismo zadovoljili različite zahtjeve kupaca za certifikatima.

Neki od naših partnera

Postali smo dobavljač motora mnogim svjetski poznatim markama. Odabir suradnje s nama znači odabir suradnje s visokokvalitetnim poduzećima. Drago nam je što imamo priliku postati vaš partner u Kini.

Zašto odabrati nas?

Primjena

Široko se koristi u medicini, ljepoti, zdravlju majke i djeteta, pametnom domu, bespilotnim letjelicama, automobilima, uredima, modelima zrakoplova, modelima igračaka, električnim alatima, robotima i drugim područjima. Imamo 15 godina iskustva u proizvodnji i razvoju mikro motora, pružajući kupcima fleksibilne i profesionalne usluge prilagođene potrebama. Ako imate bilo kakve posebne zahtjeve, kontaktirajte nas.

Transportno pakiranje

Troslojno pakiranje kako bi se osigurala usklađenost s izvoznim standardima. Ako imate druge zahtjeve za pakiranje, kontaktirajte nas.

Plaćanje i dostava

Kako ostvariti usporavanje 12V DC planetarnog motora s reduktorom

Glavne funkcije planetarnog motora za smanjenje brzine su smanjenje brzine vrtnje, povećanje izlaznog momenta i smanjenje inercije opterećenja.

Prvi je promjena smjera prijenosa snage, a drugi je osiguravanje zajedničkog prijenosnog omjera za svaki stupanj prijenosa kao proširenje prijenosa. Glavni reduktor je mehanizam unutar pogonske osovine koji može promijeniti moment i brzinu vrtnje. Osnovna funkcija je povećanje okretnog momenta iz mjenjača ili univerzalnog mjenjača uz smanjenje brzine vrtnje i promjenu smjera prijenosa okretnog momenta.

Sve razine prijenosa zupčanika koriste se kako bi se postigla svrha smanjenja brzine radi zadovoljenja radnih potreba. Reduktor se sastoji od parova zupčanika na svim razinama. Na primjer, ako se zupčanik s manje zubaca koristi za pogon velikog zupčanika, može se postići mehaničko usporavanje. Ako se usvoji struktura prijenosa s više razina, mehaničko usporavanje i okretni moment mogu se znatno poboljšati.
